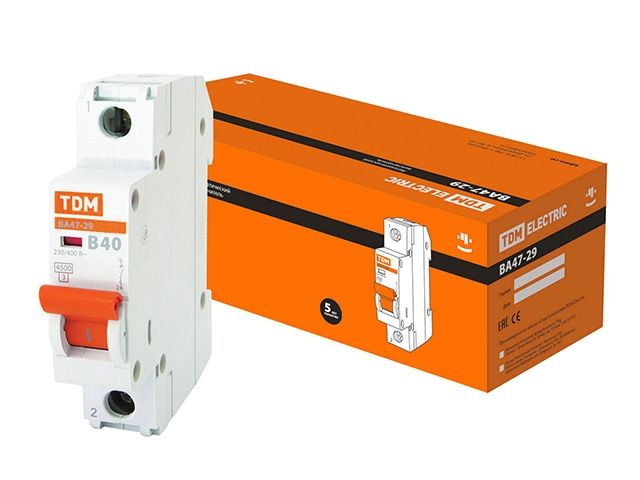

Автоматич. выключатель ВА47-29 1Р 40А 4,5кА х-ка В TDM

Категория: Автоматы [983933] · Бренд: TDM · Артикул: SQ0206-0014

3,85 BYN

Наличие: На складе Брикета 31; На складе Дроздово

Наименование параметраЗначение Соответствуют стандартамГОСТ Р 5034599 Номинальное напряжение частотой 50 Гц, В230400 Номинальный ток, А0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10, 13; 16; 20; 25; 32; 40; 50; 63 Номинальная отключающая способность, А4 500 Напряжение постоянного тока, Вполюс48 Характеристики срабатывания электромагнитного расцепителяВ, С, D Число полюсов1, 2, 3, 4 Условия эксплуатацииУХл4 Степень защиты выключателяIP 20 Электрическая износостойкость, циклов ВО, не менее 6 000 Механическая износостойкость, циклов ВО, не менее 20 000 Максимальное сечение присоединяемых проводов, мм225 Наличие драгоценных металлов (серебро), гполюс0,3?0,5 Масса 1 полюса, кг0,11 Диапазон рабочих температур, С-40 ? 50 Маркировка Номинальный ток - значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение - напряжение переменного тока (знак ), при котором автомат работает в нормальных условиях. Кривая отключения - отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. oКривая B - автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой. oКривая С - ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. oКривая D - ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Номинальная отключающая способность - максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения Автоматические выключатели ВА 47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: электроприборы, освещение - выключатели с характеристикой В, двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C, двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D. Материалы Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Конструкция Отличительной особенностью данных автоматов является ширина модуля - 17,5мм достигаемая за счет применяемых материалов и технологий. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включеноотключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы. Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке. Удобство монтажа Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно). Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений. Клеммы аппарата промаркированы и подписаны (Сеть Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
